杰瑞兆新推出MXPF-CD390系列功率因数校正（PFC）模块，该系 列产品采用标准工业砖封装，包含半砖1200W和1/4砖500W两种规 格，针对单相交流220V电网设计，具有全国产、高功率因数、低谐 波、高功率密度、支持并联、内置浪涌抑制、具备短路保护等突出特 点，内部元器件实现100%国产化，通过第三方鉴定认证，能为机载、 车载、舰载、工业控制等交流输入场景提供国产化解决方案。
产品亮点

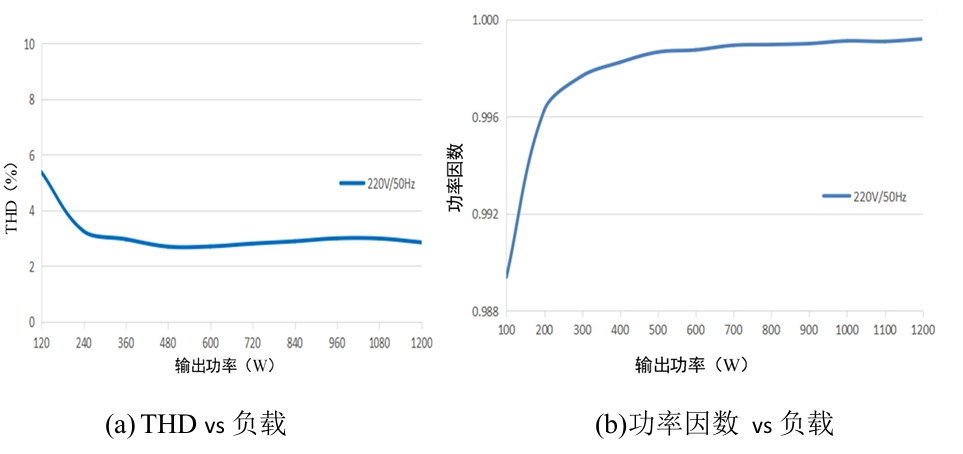

（1）全负载范围内低谐波失真：为提高系统可靠性，在实际使用中 客户一般会功率降额,因此需要在尽可能宽的负载范围内实现低谐波 失真（THD）。该系列产品采用先进电路拓扑和数字控制算法，优化 全负载范围内THD，达到10%负载THD＜5%，半载以上THD＜3%，解决 用户使用痛点。

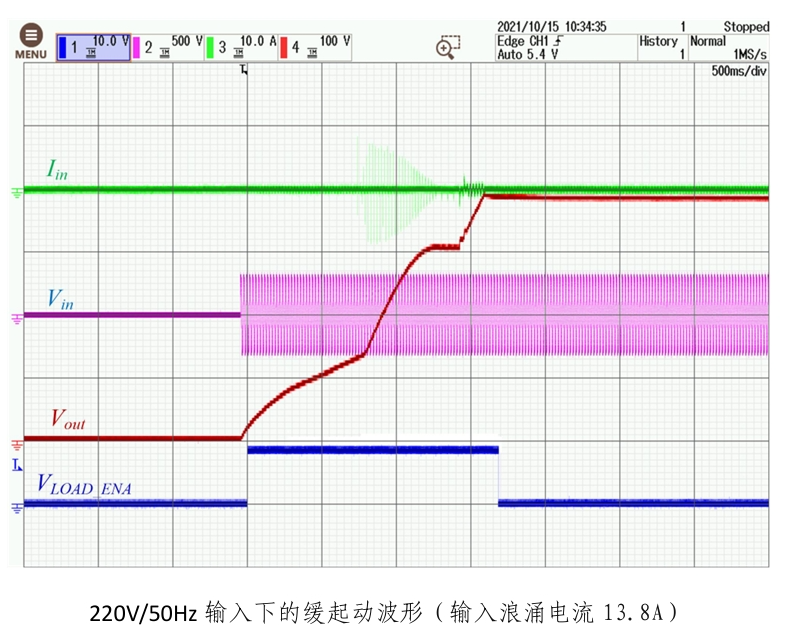

（2）内置输入浪涌抑制电路：采用内置晶闸管半控整流电路，将输 入启动分为预充电、晶闸管缓启、BOOST启动三个阶段，通过控制晶 闸管的脉宽和启动时序有效抑制不同输入条件下的输入浪涌电流。

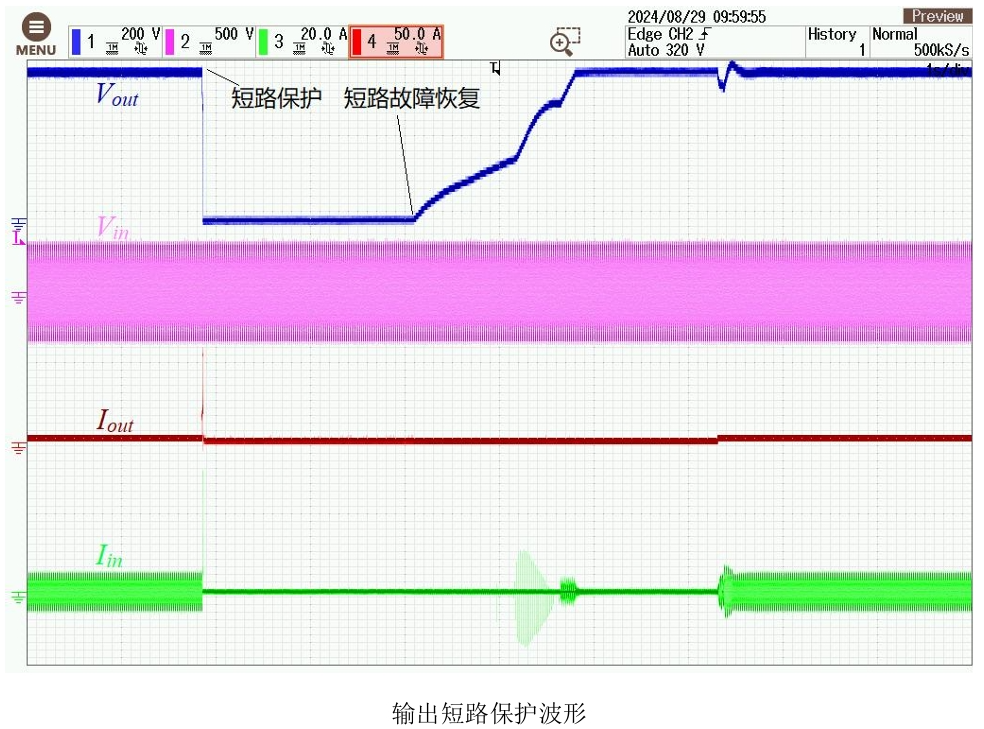

（3）输出短路保护功能：市面上主流的PFC模块一般不具备输出短 路保护功能，一旦后级DC/DC电路损坏，将会导致PFC模块失效。 该系列产品具有输出短路保护功能，当检测到PFC输出短路时，会在 微秒级的时间内快速关闭输出，避免PFC模块损坏。当短路故障状态 消除后，可以自动恢复正常工作状态，无需重新上电重启，大幅提高 系统可靠性。

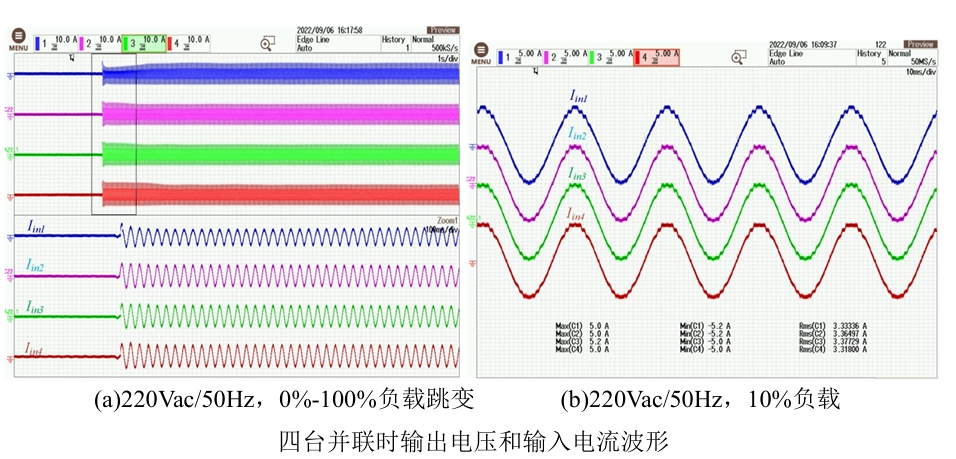

（4）灵活并联实现功率扩容：该系列产品采用软硬件结合的新颖均 流控制策略，可实现8台以上并联扩容，均流度在3%以内，可以轻 松应对更大功率应用需求。

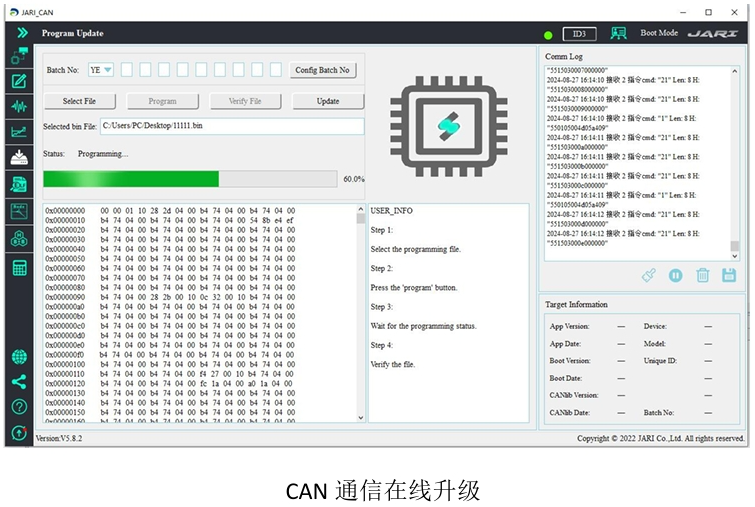

（5）全数字化支持在线管理：该系列产品采用全数字控制，可以实 时上报电源内部的电压、电流、频率等工作状态和故障情况，同时可 根据用户实际负载调优，支持在线升级，节约维护成本。
产品指标
MHPF-CD390 产品指标：
元器件100%国产化
输入电压范围:176～264Vrms
输入浪涌电压:290Vrms/100ms
输入频率范围:45～65Hz
效率:高达96.8%
功率因数:＞0.99
输入总谐波失真：＜3%
内置输入电流浪涌抑制电路,具有输出短路保护功能
支持8台以上并联扩流
工作壳温:-55℃~100℃
标准工业半砖：63.14×60.6×12.7（mm）
MQPF-CD390 产品指标：
元器件100%国产化
输入电压范围:176～264Vrms
输入浪涌电压:290Vrms/100ms
输入频率范围:45～65Hz
效率:高达96%
功率因数:＞0.99
输入总谐波失真：＜3%
内置输入电流浪涌抑制电路,具有输出短路保护功能
工作壳温:-55℃~100℃
标准工业1/4砖:39.01×60.6×12.7（mm）
选型使用

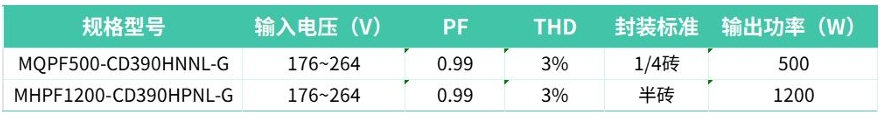

MXPF 系列PFC模块提供以下型号：
